1.一般結構

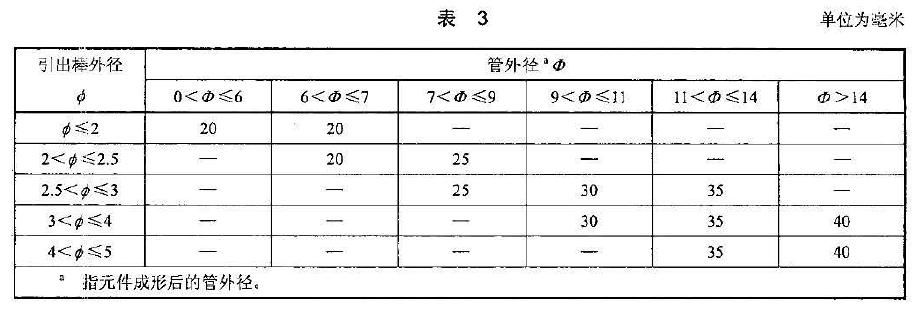

1.1元件中引出棒在管內部分的長度應不小于表3 的規定值。



若元件的橫截面為非圓形，則其對引出棒幾何尺寸的要求按照制造商提供的技術文件進行考核。

2.元件(包括端部)應密封。

注:若有協議，端部可采用臨時的密封措施或不需封，且密封性能不作考核。

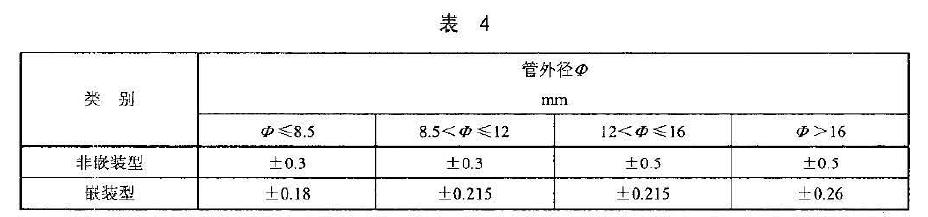

2.1元件的外徑尺寸極限偏差應不超過表4 的規定值。



若無件的橫截面為非圓形，則其對外徑尺寸的要求按照制造商提供的技術文件進行考核。

3.對本標準有規定的尺寸公差按規定進行考核，其余制造商有公差要求的尺寸按其要求進行考核，未標注公差的尺寸按GB廳1804-2000 的V級進行考核。

注；元件的推薦自-尺寸標準參照附錄D。

3.1 管體溫度

元件正常工作時的管體溫度不應超過己證明的、該材料能夠安全使用的限值，具體參見附錄C

3.2 工作壽命

元件在正常工作條件下的工作壽命應不小于3000h 。

4. 制造

4.1用于加熱液體的、接頭安裝在液面以下的元件，如焊有法蘭，則應能承受1.2 MPa 、歷時5 min的浸水壓力試驗，試驗后無滲透現象，元件打上永久性的0.6 MPa" 或"H" 標志;如焊l 有緊固裝置，應能承受0.3 MPa、歷時5min 的浸水壓力試驗，試驗后無滲透現象，元件分別打上永久性的"0.1MPa"或"P" 的標志。

4.2 引出棒陽能承受拉力為自身抗拉力的70%、但不大于1000N且歷時3min的拉力試驗，不發生位移和斷裂現象。
