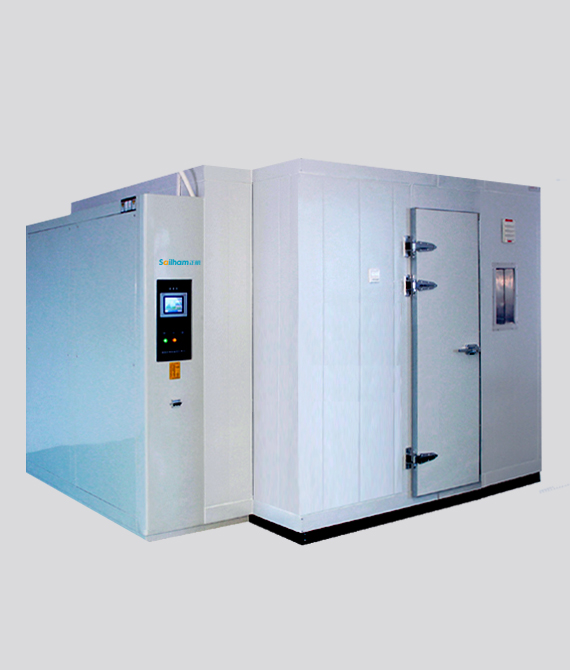

步入式恒溫恒濕老化房作業原理
2015-11-10 來源：正航儀器 作者：網絡編輯 閱讀：次
一、步入式恒溫恒濕老化房操控體系規劃
依據 PLC 的操控體系構造 如圖 2 所示。EC20 體系 PLC設備的 1/0接線。
二、步入式恒溫恒濕老化房作業原理
依據步入式恒溫恒濕老化房技術請求構成 操控體系:上 位機選用臺灣研華 IPC (工控核算機); 監控畫面選用亞控公司的 KINGVIEW 軟件，該軟件操作簡略，元件形象豐厚，功用安穩 ;核 心操控有些選用 EMERSON EC20-2012BTA 類型的 PLC和4個溫度收集模塊(EC20-4TC ，承受K 型溫度信 號);傳動選用 EMERSON EV2000通用型變頻器。
在設備銜接萬面 ，EC20 PLC 充 分表現了本身的優勢 ，因為 EC20 PLC 本身帶有 2 個串行通訊口 (1 個 RS232 口，集成自在協議/編程協議/ MODBUS 從站協議， 1 個 RS2321 485 口，集成自在協議 IMODBUS 主 站/以站協議上 EC20 PLC 使用 COMO 口和IPC 進行通訊(EC20 PLC做從站，設置成 MODBUS ).，人站協 議)，使用 COM1 和 臺變頻器構成 網絡進行集中操控 ( EC20 PLC 的 COM1 設置成 MODBUS 主站協議)。
IPC 為全部體系的人機接口 ， IPC 讀取 PLC 收集的體系作業情況如 各鳳機的作業情況，各測溫點溫 度 . 報警情況并顯現在監控畫面 上， IPC 又把各種操作指令傳給 PLC 以操控體系的作業，如溫度的設 定 ，PID 參數設定，各種閥門的開 閉 ，變頻器的發動、中止等設定。 而且能夠實時監控全部體系的作業運 行情況 、動作進程及毛病報警等， IPC 還能夠依據設定對收集的數掘進 行保留打印。
在體系規劃中 ，EC20 PLC 為整 個體系的中心，履行各種體系操作 及核算， EC20 PLC 依據技術請求和 現場情況進行邏輯判別，開閉各種 閥門和啟停各鳳機;一起使用本身 的PID功用對溫度進行操控，詳細為 法后邊描繪。
EV2000 系列變頻器自帶 RS485 接口的通訊單元，契合 RS485 通訊 標準，用于完結 PLC 與多臺變頻器 的聯網。依據 MODBUS 通訊協議， 咱們能夠經過 RS485 網絡輕松完結 對變頻器的作業操控。因為 RS485 通訊鏈路傳輸間隔遠、配繞簡略、 抗干擾能力強、可靠性寓，因此在規劃中 ，咱們省掉了變頻器的外部起停操控線路，對變頻器的一切控 制都經過 RS485 通訊鏈路來完結， 達到了經濟實效的意圖。
三、步入式恒溫恒濕老化房監控畫面規劃全部體系監控畫面首要分為主畫面、實時溫度監控畫面、 PIO 參數設定畫面三個有些.(1)首要完結對體系情況的監控(如各種鳳闊的開閉情況，鳳機的作業情況 ，報警情況)，數據計算(如體系作業的時鬧， 啟停體系的次數) ，溫度設定/丈量等 功用。(2) 實時溫度監控畫面此畫面首要用于對溫度的實時 監控，并描繪出溫度曲線趨勢，以 便判別體系的溫度操控是不是處于杰出 情況，一起能夠完結對溫度進行保 存/打印等操作.(3) PID 參數設定畫面首要用于比。
例常數 P ，積分常數1 ，微分常數D的設定，一起依據實時溫度曲線狀 況進行調理;一起顯現 PIO 操控的輸 出份額，。
